Dicke Bleche verhalten sich unter Wärme, Druck und mechanischer Bearbeitung grundlegend anders als dünne Materialien. Maßhaltigkeit ist bei schweren Stahl- und Blechbauteilen kein Zufallsprodukt, sondern das Ergebnis einer durchdachten Prozessplanung. In diesem Artikel erfahren Sie, welche Ursachen innere Spannungen begünstigen, wie Spannvorrichtungen und Biegereihenfolgen die Bauteilqualität sichern und mit welchen Prüfmethoden Sie Abweichungen frühzeitig erkennen.
Inhaltsverzeichnis
Das Wichtigste in Kürze
- Dicke Bleche bauen beim Schneiden und Biegen erhebliche Eigenspannungen auf, die ohne geeignete Gegenmaßnahmen zu messbarem Verzug führen.
- Ungleichmäßiger Wärmeeintrag beim Schneiden ist eine der häufigsten Ursachen für lokale Überhitzung und daraus folgende Schrumpfrisse.
- Die Wahl der Spannstrategie beeinflusst direkt, wie viel Restspannung im fertigen Bauteil verbleibt.
- Eine durchdachte Biegereihenfolge beim Abkanten reduziert die Rückfederung und verhindert unkontrollierten Spannungsaufbau.
- Systematische Prüfmethoden für Planlauf, Geradheit und Längenmaße sichern die Bauteilqualität langfristig ab.

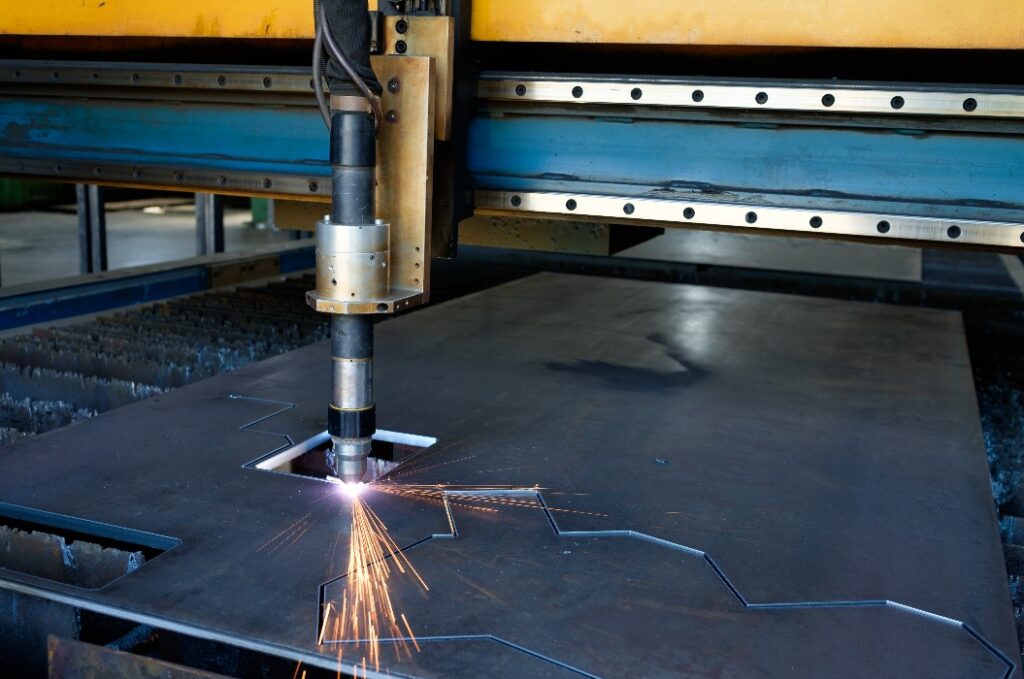

Wie viel Wärme verträgt ein dickes Blech, bevor es sich verzieht?
Dickere Bleche leiten Wärme langsamer ab als dünne. Das bedeutet: Die Wärme staut sich lokal, bevor sie sich gleichmäßig im Material verteilt. Diese sogenannten Wärmenester entstehen bevorzugt an Schneidkanten, Ecken und engen Radien, also genau dort, wo der Energieeintrag besonders konzentriert auftritt. Die Folge sind Temperaturgefälle innerhalb eines einzigen Bauteils, die zu unterschiedlicher thermischer Ausdehnung und anschließender Schrumpfung führen.
Um Schrumpfrisse und unkontrollierten Verzug zu begrenzen, helfen in der Praxis mehrere Strategien: kontrollierte Schnittgeschwindigkeiten, die den Energieeintrag gleichmäßiger verteilen, ausreichende Abkühlpausen zwischen einzelnen Schnittfolgen sowie eine bewusste Schnittführung, die thermisch empfindliche Bereiche des Bauteils erst am Ende bearbeitet. Dadurch bleibt das Temperaturniveau im Material insgesamt niedriger und die Spannungsgradienten werden kleiner.
Spannvorrichtungen entscheiden über die Maßhaltigkeit des Bauteils
Wie ein Bauteil während der Bearbeitung gehalten wird, bestimmt maßgeblich, wie viel Restspannung im fertigen Teil verbleibt. Grundsätzlich lassen sich drei Ansätze unterscheiden: Auflage, Klemmung und Dämpfung. Eine flächige Auflage minimiert Durchbiegung durch Eigengewicht, eignet sich jedoch wenig für Bauteile mit komplexer Geometrie. Klemmvorrichtungen fixieren das Werkstück kraft- oder formschlüssig und verhindern Lageveränderungen während des Biegeprozesses. Dämpfende Elemente reduzieren zusätzlich dynamische Rückkopplungen, die bei großen Bauteilen zu Schwingungen und damit zu Maßabweichungen führen können.
Die passende Spannstrategie hängt stark von der Bauteilgeometrie ab. Lange, schlanke Profile benötigen eine kontinuierliche Unterstützung entlang ihrer Achse, um Durchhang zu vermeiden. Plattenförmige Bauteile profitieren von gleichmäßig verteilten Klemmstellen, die ein Aufwölben der Fläche verhindern. Bei asymmetrischen Geometrien ist zudem auf eine ausgewogene Kraftverteilung zu achten, damit keine einseitigen Verspannungen entstehen.
Die richtige Reihenfolge beim Abkanten schützt vor bösen Überraschungen
Wird ein dickes Blech in einem einzigen Arbeitsgang auf sein endgültiges Maß gekantet, ist das Material einem hohen, konzentrierten Spannungspeak ausgesetzt. Dieser baut sich im Bauteil als Eigenspannung auf und kann nach der Entlastung zu Rückfederung oder Verzug führen. Effektiver ist ein schrittweises Vorgehen: Das Bauteil wird in mehreren Etappen auf den Zielwinkel geführt, sodass das Material zwischen den Hüben einen Spannungsausgleich vollziehen kann.
Eine ergänzende Methode ist das gezielte Gegenbiegen. Dabei wird das Blech kurz über das gewünschte Maß hinaus gebogen, um die zu erwartende Rückfederung rechnerisch zu kompensieren. Dieser Ansatz ist besonders relevant bei hochfesten Stählen, die stark zur Rückfederung neigen. Auf die genauen Mechanismen der Rückfederung und deren Berechnung gehen wir in einem gesonderten Artikel ausführlicher ein.
Folgende Faktoren bestimmen, in welcher Reihenfolge das Abkanten sinnvoll erfolgt:
- Blechdicke: Je dicker das Material, desto größer der Spannungshub pro Biegestufe und desto wichtiger das schrittweise Vorgehen.
- Spannungsverteilung: Bereits vorhandene Schnittspannungen im Blech beeinflussen, an welcher Stelle weitere Umformung kritisch wird.
- Bauteilgeometrie: Komplexe Profile mit mehreren Biegekanten erfordern eine Reihenfolge, die spätere Biegungen durch frühere nicht einschränkt oder verzerrt.
Woran erkennen Sie, dass die Maßhaltigkeit wirklich stimmt?
Sichtbare Maßhaltigkeit und tatsächliche Maßhaltigkeit sind nicht dasselbe. Erst eine systematische Prüfung gibt Aufschluss darüber, ob ein Bauteil die geforderten Toleranzen über seine gesamte Länge einhält. Dabei kommt es auf drei zentrale Messgrößen an: Planlauf, Geradheit und Längenmaß über die Strecke.
| Messgröße | Prüfmethode | Relevanz für die Bauteilqualität |
|---|---|---|
| Planlauf | Messuhren auf Referenzfläche, taktiles Abtasten | erkennt Welligkeit und lokale Aufwölbungen in Plattenebene |
| Geradheit | Richtscheit, Lasertracker, optische Nivellierung | sichert Passgenauigkeit bei langen Profilen und Trägern |
| Längenmaß über die Strecke | Koordinatenmessgerät, kalibriertes Stahlband | prüft Maßhaltigkeit unter Montagebedingungen im Großformat |
Überblick über zentrale Messgrößen, Prüfmethoden und ihre Relevanz für die Bauteilqualität bei dicken Blechen
Für Großbauteile in der Metallbearbeitung und Metallverarbeitung ist die Messung an mehreren Punkten über die gesamte Bauteilstrecke unverzichtbar, da sich Spannungen lokal sehr unterschiedlich auswirken können.
Folgende Anzeichen deuten auf fehlende Maßhaltigkeit hin und führen häufig zu ungeplanter Nacharbeit:
- sichtbares Aufwölben oder Schüsseln der Blechfläche nach dem Schneiden
- Passungenauigkeiten beim Zusammenfügen mehrerer Bauteile im Montageprozess
- Abweichungen am Längenmaß, die sich erst bei der Endkontrolle zeigen
- Risse oder Einschnürungen an Biegekanten, die auf überschrittene Materialgrenzwerte hinweisen
FAQ
Ab welcher Blechdicke wird Verzug durch Eigenspannungen zu einem echten Risiko?
Ein erhöhtes Verzugsrisiko durch Eigenspannungen beginnt in der Praxis ab einer Blechdicke von etwa 15 mm. Ab 25 mm und darüber hinaus sind gezielte Gegenmaßnahmen beim Schneiden und Abkanten in aller Regel unverzichtbar.
Wie schnell macht sich ein falsch gewähltes Spannkonzept bei der Bauteilqualität bemerkbar?
Häufig zeigt sich eine fehlerhafte Fixierung bereits während des Biegevorgangs durch Lageveränderungen des Werkstücks. Spätestens bei der Abnahme werden Maßabweichungen sichtbar, die durch Nacharbeit kaum noch vollständig zu korrigieren sind.
Welche Rolle spielt die Abkühlgeschwindigkeit für Schrumpfrisse?
Eine zu schnelle Abkühlung verhindert, dass sich Wärme gleichmäßig im Bauteil abbaut. Die resultierenden Spannungsgradienten übersteigen lokal die Streckgrenze des Materials, was zu Schrumpfrissen führt. Kontrollierte, langsame Abkühlung reduziert dieses Risiko deutlich.
Können nachträgliche Wärmebehandlungen Verzug bei dicken Blechen reduzieren?
Ja. Spannungsarmglühen ist eine etablierte Methode, um Eigenspannungen nach der Bearbeitung gezielt abzubauen. Das Bauteil wird dabei auf eine definierte Temperatur erwärmt und anschließend langsam und kontrolliert abgekühlt.
Wie viel Nacharbeit ist bei Großbauteilen aus dickem Blech normal?
Mit durchdachter Prozessplanung lässt sich Nacharbeit auf ein Minimum reduzieren. Ein gewisses Maß an Feinkorrektur ist bei komplexen Großbauteilen üblich, sollte aber keine Serienerscheinung sein. Wiederholende Nacharbeit ist ein verlässliches Warnsignal für systemische Prozessfehler.
Weniger Nacharbeit, mehr Maßhaltigkeit: Ihre nächsten Schritte
- Analysieren Sie Ihre aktuellen Schnittprozesse auf ungleichmäßigen Wärmeeintrag und legen Sie Abkühlpausen zwischen den Schnittfolgen fest.
- Überprüfen Sie Ihre Spannvorrichtungen auf Eignung für die jeweilige Bauteilgeometrie, besonders bei langen Profilen und asymmetrischen Querschnitten.
- Führen Sie das Abkanten bei dicken Blechen konsequent in mehreren Etappen durch und berücksichtigen Sie das Gegenbiegen bei hochfesten Stählen.
- Messen Sie Planlauf, Geradheit und Längenmaß systematisch über die gesamte Bauteilstrecke, nicht nur an einzelnen Punkten.
- Werten Sie Nacharbeitsquoten regelmäßig aus: Wiederkehrende Korrekturen sind ein Hinweis auf einen systemischen Prozessfehler.
